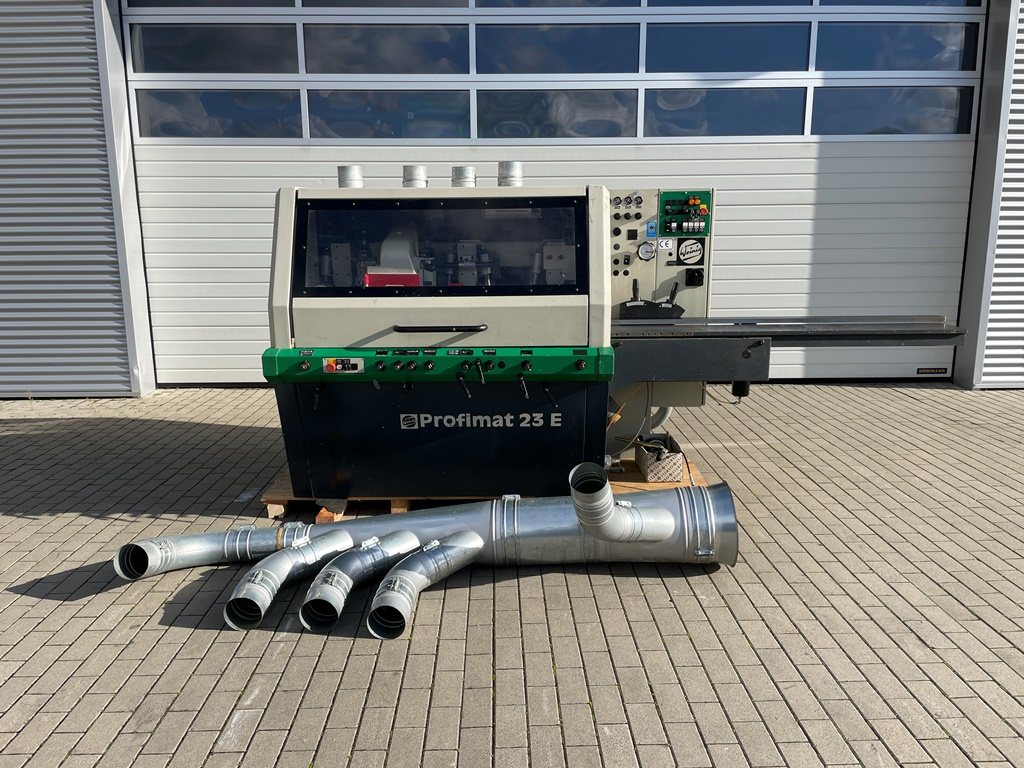

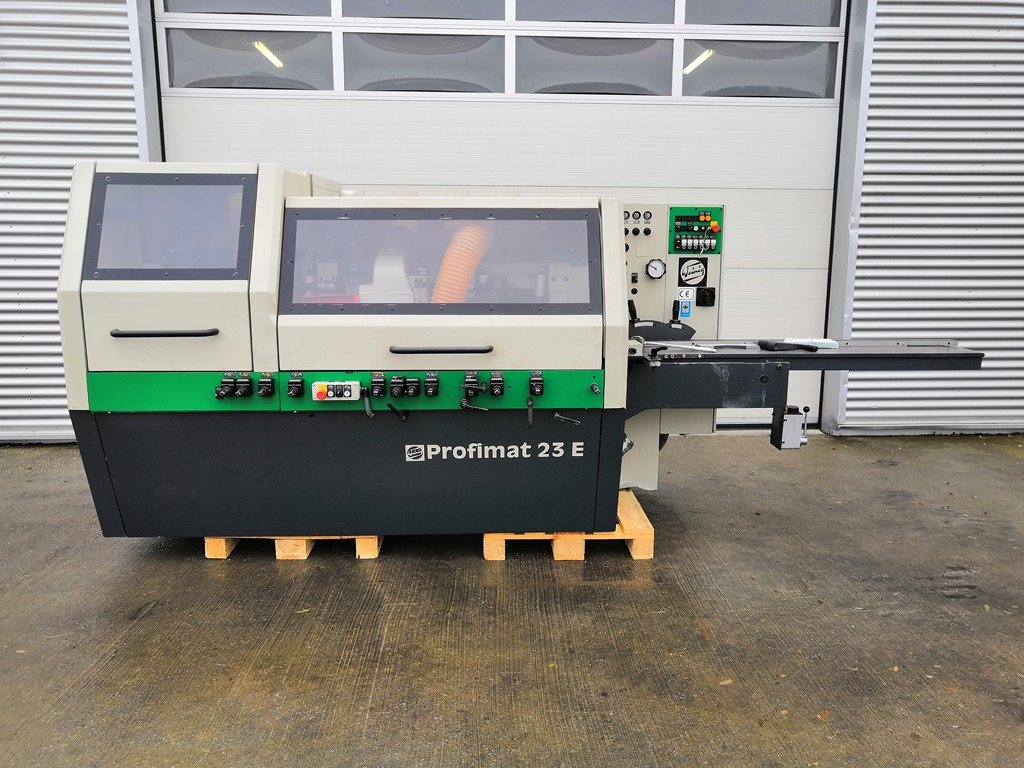

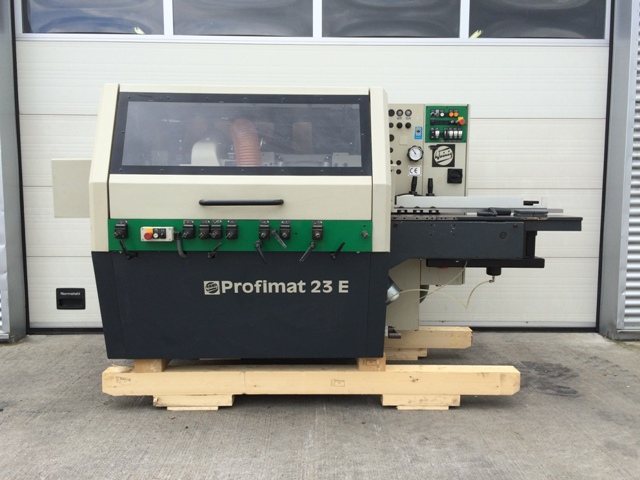

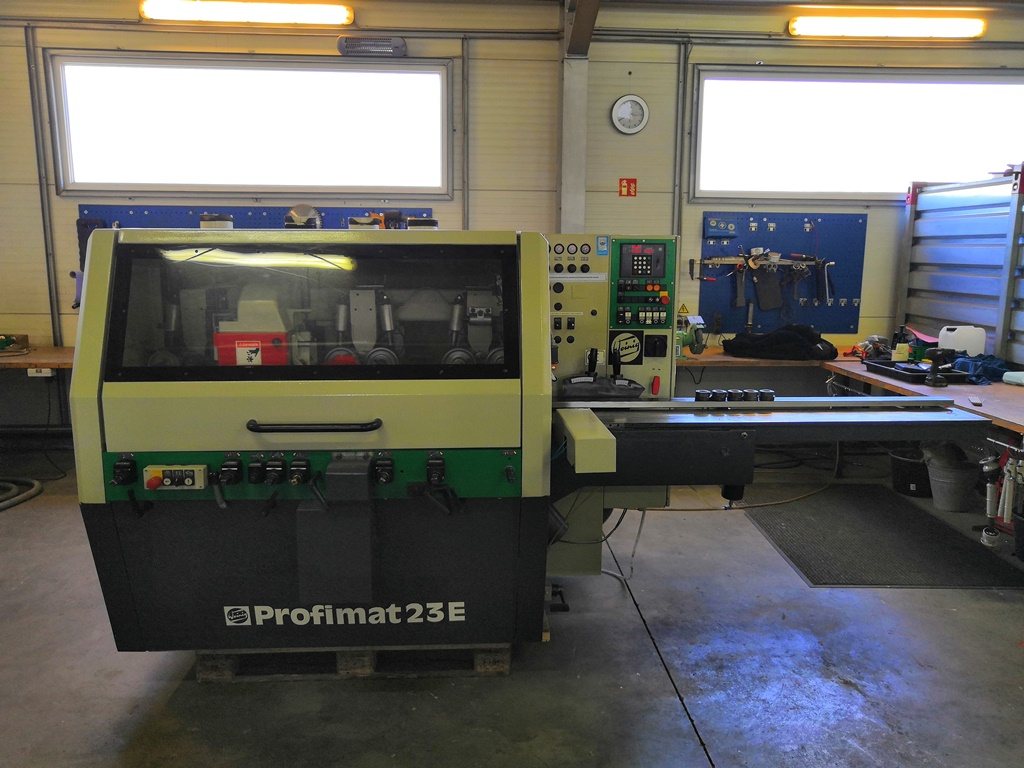

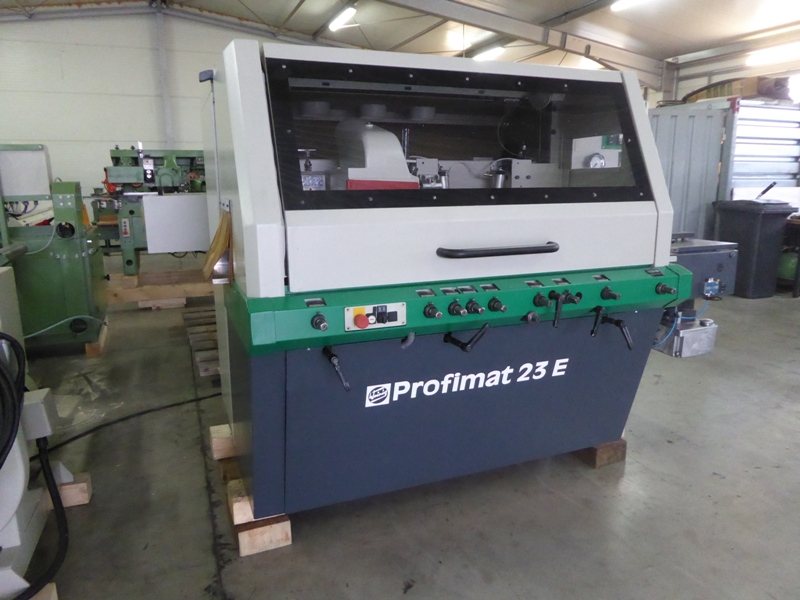

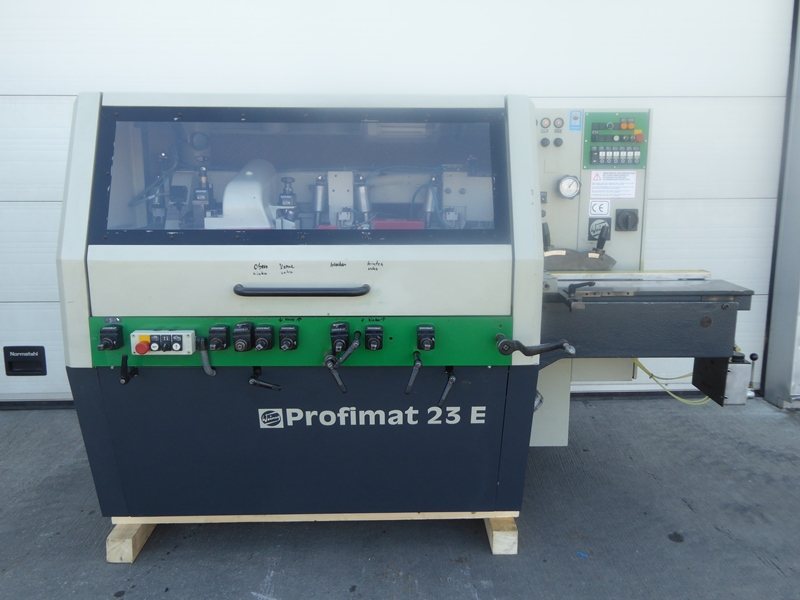

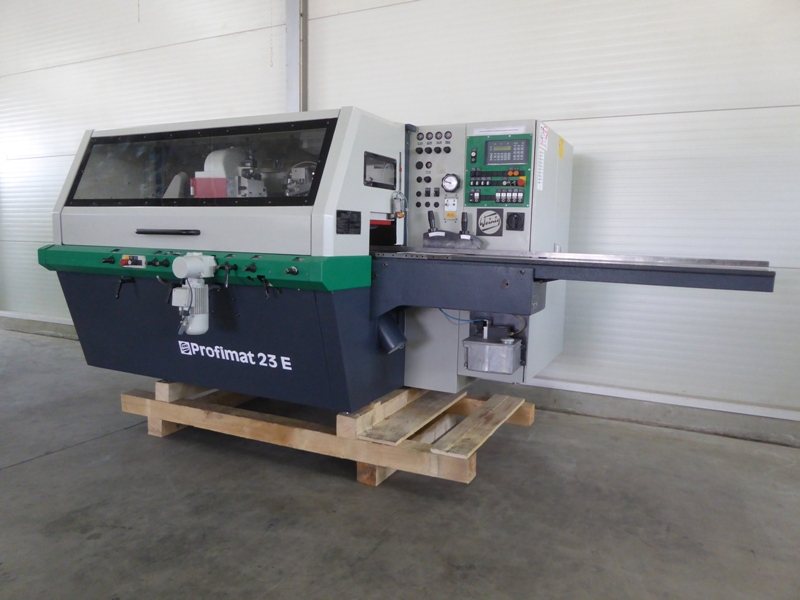

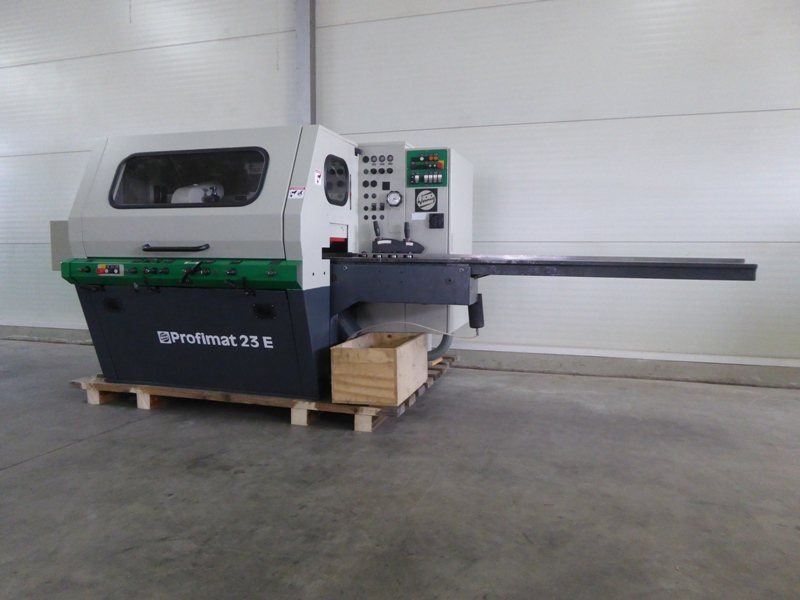

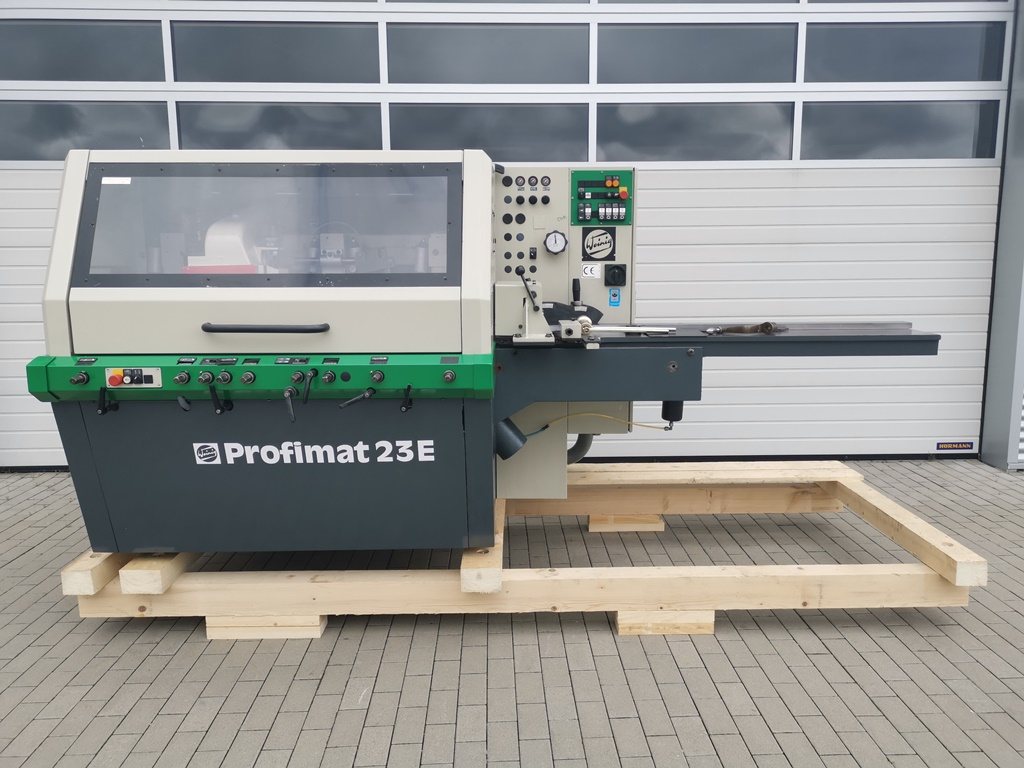

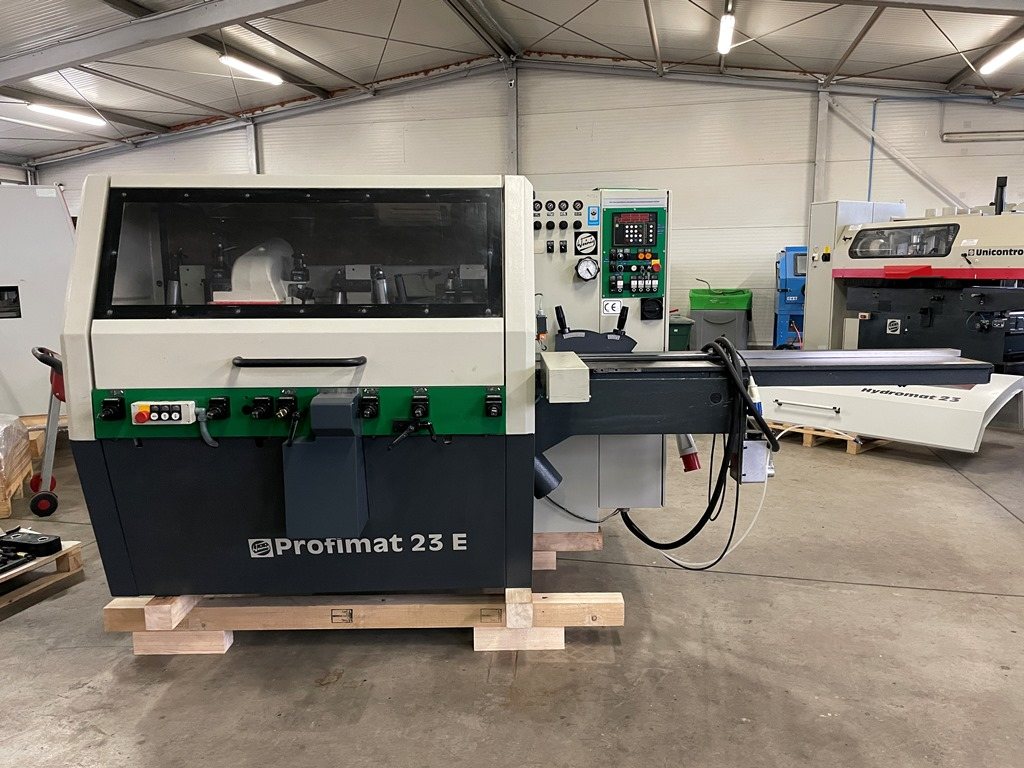

WEINIG Profimat 23E – Vierseitenhobel und Kehlautomat
Der WEINIG Profimat 23E ist ein Vierseitenhobel und Kehlautomat zur mehrseitigen Bearbeitung von Massivholz. Er verbindet Abrichten, Fügen, Hobeln und Profilieren im Durchlauf. Zu seinen Anwendungen gehören Möbelteile, Fenster- und Türteile, Profilleisten und Rahmen.
Die Maschine verarbeitet Arbeitsbreiten von 20 bis 230 mm und Arbeitshöhen von 8 bis 120 mm, jeweils bei 125 mm Werkzeugflugkreisdurchmesser. Vier bis sechs Spindeln und unterschiedliche Spindelfolgen ermöglichen eine Anpassung an die Bearbeitungsaufgabe.
Bearbeitung und Maschinenaufbau
Ein schwerer Gussständer trägt die Spindeln und Vorschubelemente. Der kettenlose Kardanantrieb und pneumatisch angedrückte Vorschubwalzen übernehmen den Werkstücktransport. Angetriebene Rollen im Auslauftisch unterstützen die Abführung. Druckelemente gegenüber der rechten Spindel und Lineale verstellen sich mit der linken Spindel.
Die Spindeln sind axial verstellbar. Mechanische Digitalanzeigen unterstützen die Einstellung; die Bedienelemente sind auf einer Höhe angeordnet. Zum dokumentierten Aufbau gehören ein 2 m langer Abrichttisch, eine gehärtete Tischplatte vor der ersten unteren Spindel, die motorische Höhenverstellung des Vorschubs sowie eine Schallschutz- und Sicherheitsvollverkleidung.
Technische Daten der Standardausführung
| Hersteller | Michael Weinig AG, Tauberbischofsheim |
|---|---|
| Modell | Profimat 23E |
| Maschinenart | Vierseitenhobel und Kehlautomat |
| Arbeitsbreite | 20–230 mm |
| Arbeitshöhe | 8–120 mm |
| Spindelanzahl | 4–6, je nach Ausführung |
| Spindeldrehzahl | 6.000 U/min |
| Spindeldurchmesser | 40 mm |
| Motorleistung Horizontalspindeln | 4 kW |
| Motorleistung Vertikalspindeln | 5,5 kW |
| Vorschubmotor | 2,2 kW |
| Vorschubgeschwindigkeit | 5–24 m/min, stufenlos regelbar |
| Werkzeugflugkreis der ersten unteren Spindel | 125–145 mm |
| Werkzeugflugkreis der Horizontalspindeln | 100–200 mm |
| Werkzeugflugkreis der Universalspindel | 100–200 mm, sofern vorhanden |
| Abrichttischlänge | 2.000 mm |
| Durchmesser der Vorschubwalzen | 140 mm |
| Durchmesser der angetriebenen Auslauftischrollen | 101 mm |
| Maximaler pneumatischer Vorschubwalzendruck | 6 bar |
| Einstellgenauigkeit der mechanischen Digitalanzeigen | 0,05 mm |
Die Arbeitsmaße gelten bei 125 mm Werkzeugflugkreisdurchmesser. Die technische Übersicht nennt für die Vertikalspindeln einen Werkzeugflugkreis von „100–200/180 mm“, ohne die beiden oberen Grenzwerte näher zuzuordnen. Der zulässige Werkzeugdurchmesser ist daher an der jeweiligen Spindelausführung zu prüfen. Die übrigen Horizontalspindeln sind von der gesonderten Angabe für die erste untere Spindel zu unterscheiden.
Einsatz und Einordnung
Der Profimat 23E eignet sich für das vierseitige Hobeln und die Profilfertigung im Holzhandwerk. Spindelfolge, Werkzeuge und Sonderausstattung bestimmen die konkreten Bearbeitungsmöglichkeiten. Die Typbezeichnung Profimat 23E wird im Archiv getrennt vom Profimat 23 geführt.
