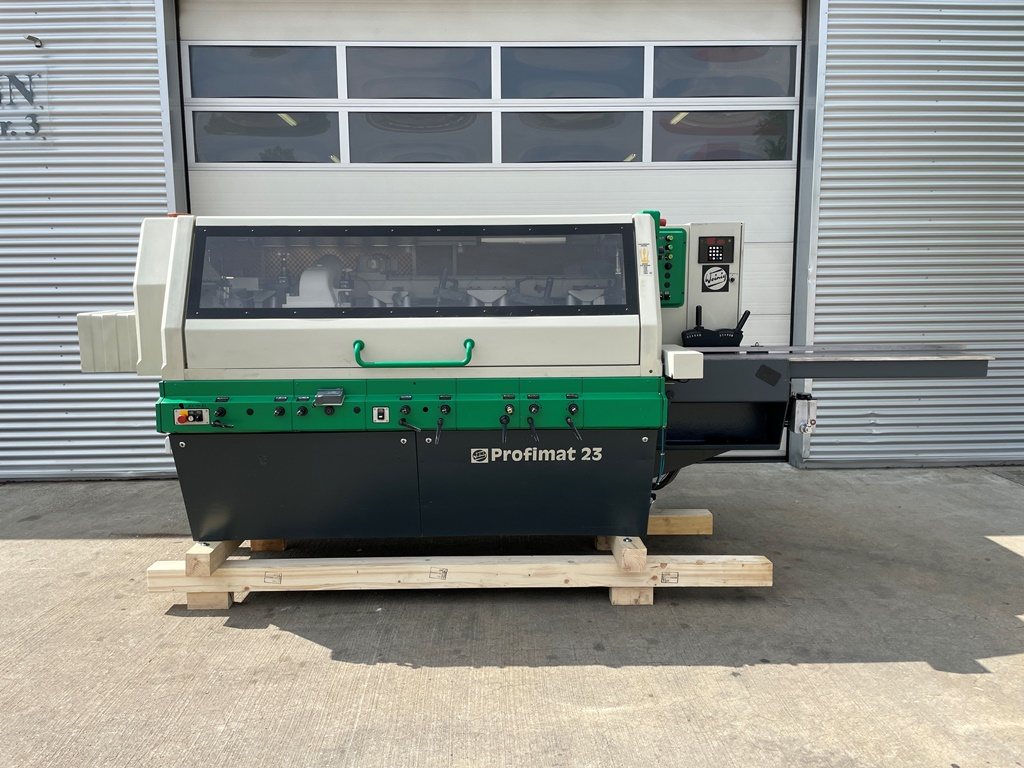

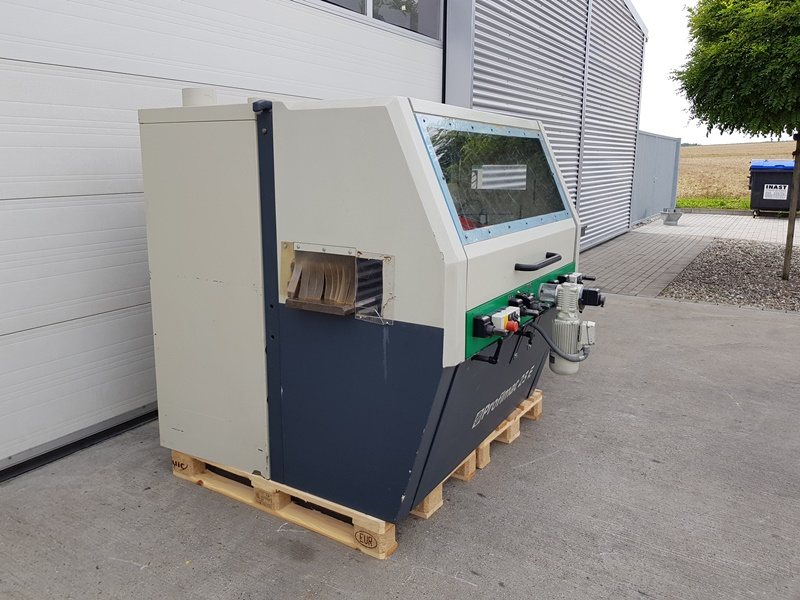

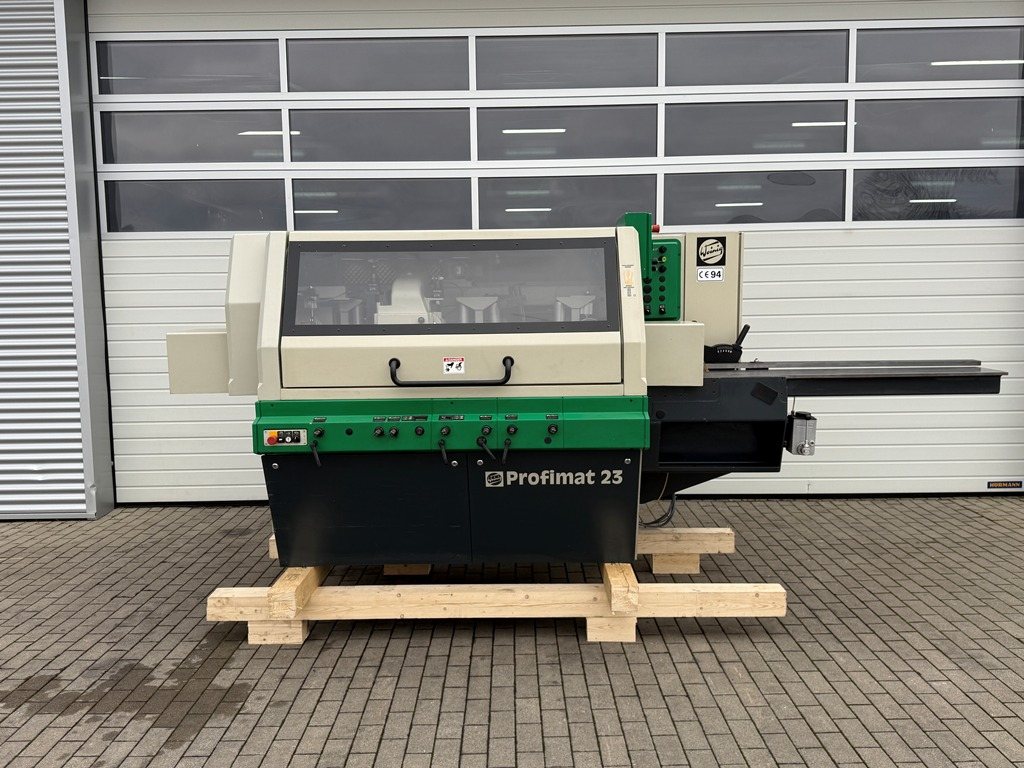

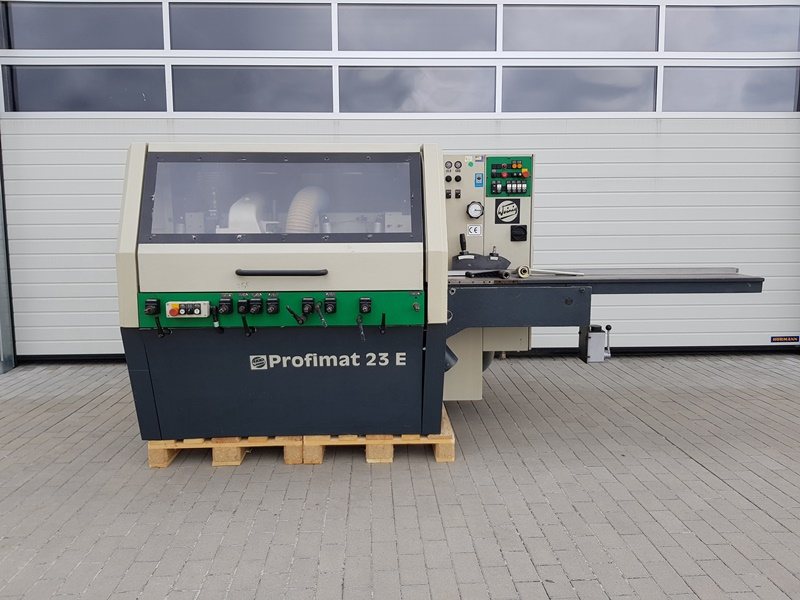

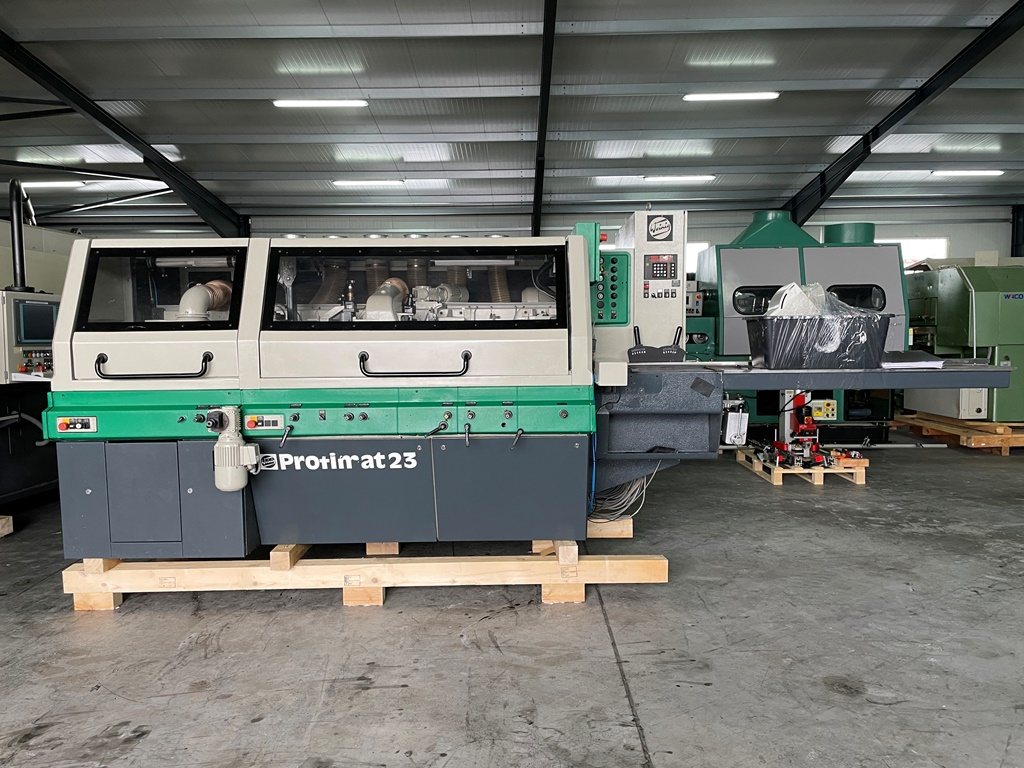

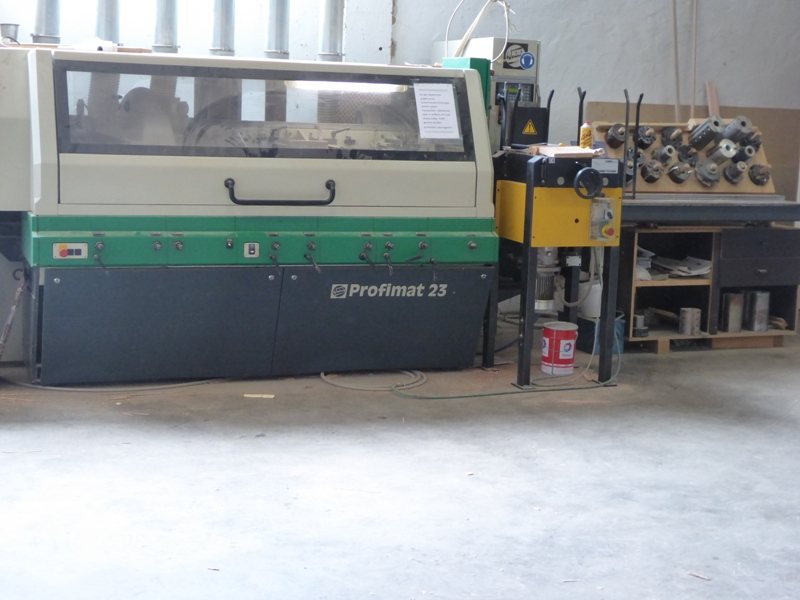

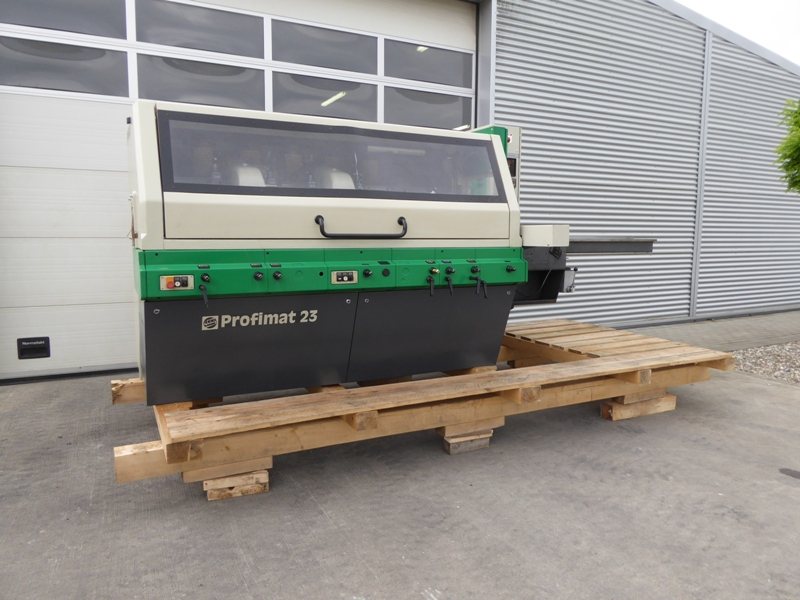

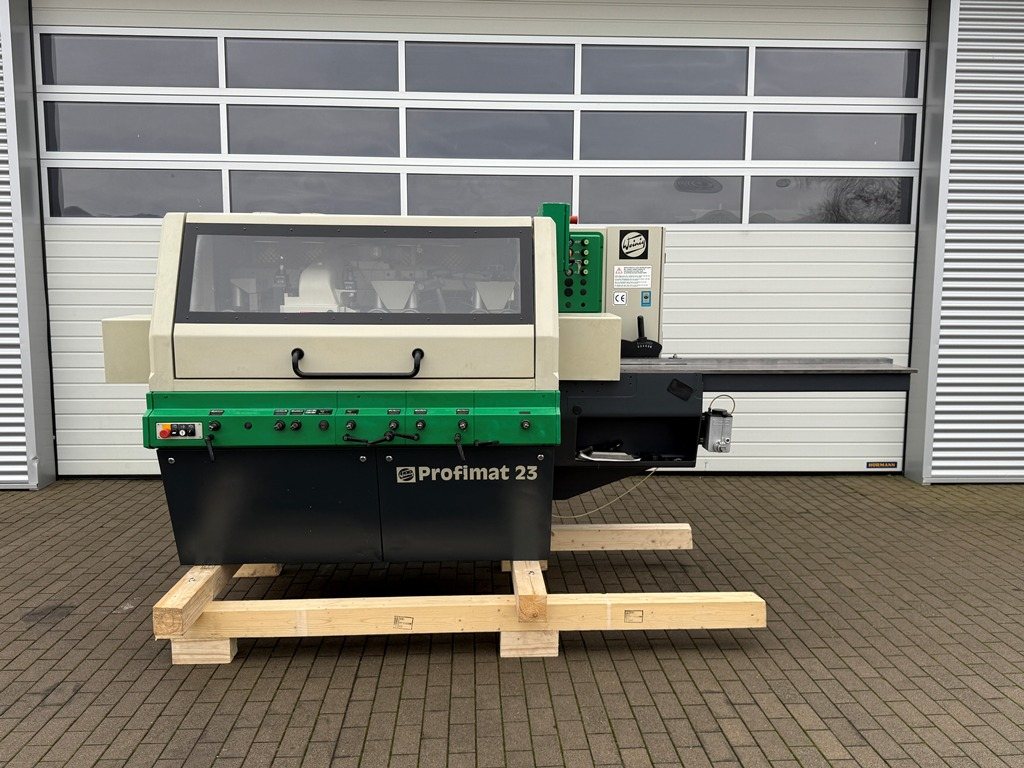

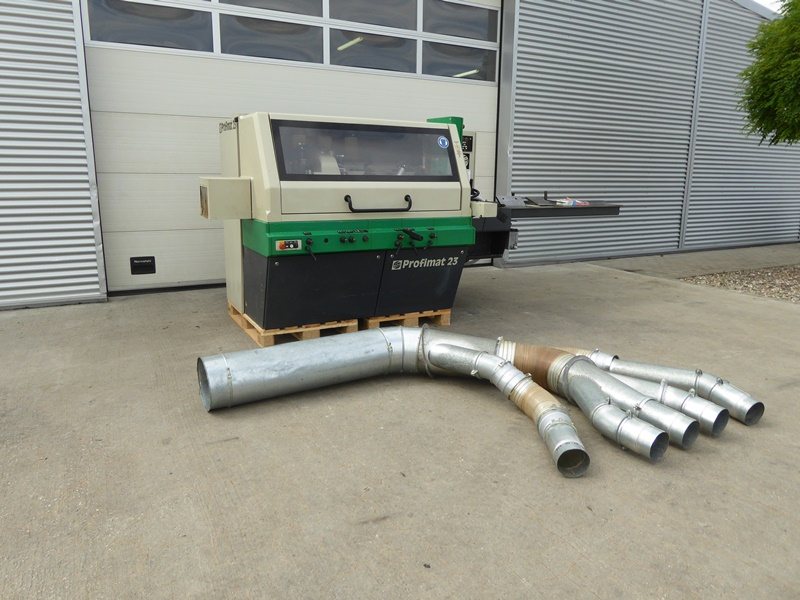

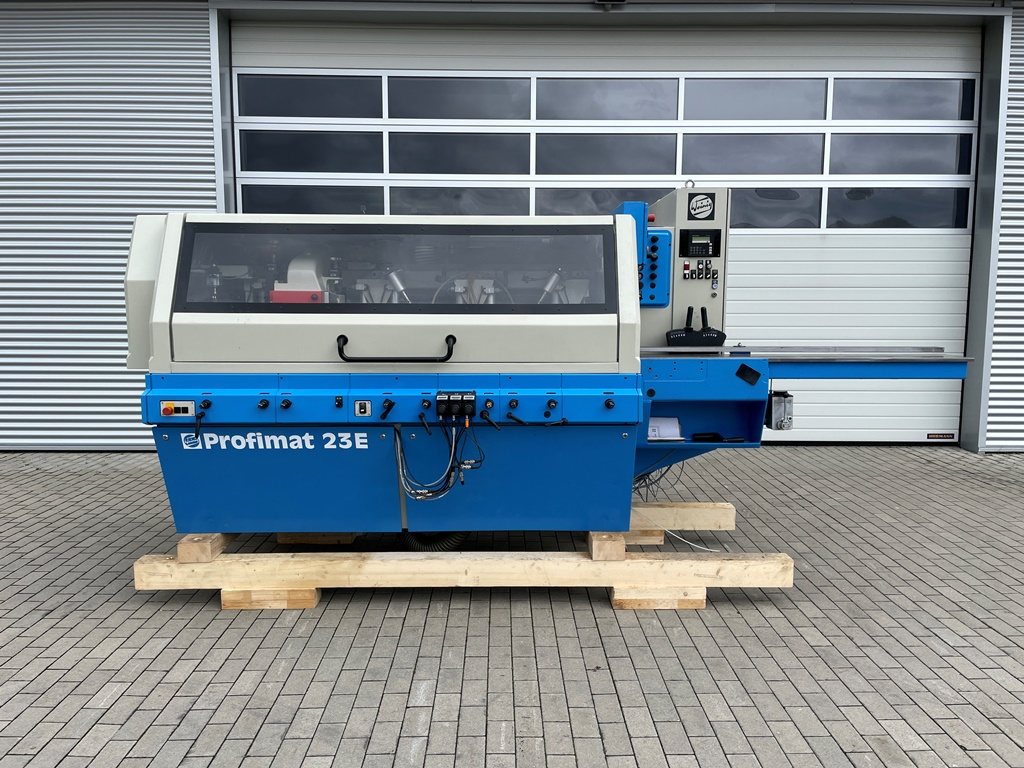

WEINIG Profimat 23 – Vierseitenhobel und Kehlautomat
Der WEINIG Profimat 23 ist ein Vierseitenhobel und Kehlautomat zur mehrseitigen Bearbeitung von Massivholz. Die Maschine verbindet Hobeln, Fügen und Profilieren in einem Durchlauf. Typische Einsatzgebiete sind die Herstellung von Fenster- und Türprofilen, Möbelteilen, Profilleisten sowie Bauteilen für den Innenausbau.
Die Standardausführung verarbeitet Werkstücke mit 10 bis 230 mm Arbeitsbreite und 4 bis 120 mm Arbeitshöhe. Der stufenlos regelbare Vorschub arbeitet mit 5 bis 24 m/min. Unterschiedliche Spindelanordnungen ermöglichen die Anpassung an die jeweilige Bearbeitungsaufgabe.
Bearbeitung und Maschinenaufbau
Der Profimat 23 bearbeitet die Unterseite, die beiden Längsseiten und die Oberseite des Werkstücks über aufeinanderfolgende Werkzeugspindeln. Je nach Spindelbestückung lassen sich gerade Flächen, maßhaltige Querschnitte und profilierte Konturen herstellen. Zusätzliche Profilspindeln können die Zerspanung auf mehrere Werkzeuge verteilen und Werkzeugwechsel bei wiederkehrenden Profilaufgaben verringern.
Zum Maschinenkonzept gehören ein 2 m langer Abrichttisch, pneumatisch belastete Vorschubwalzen, ein Kardanantrieb für den Vorschub sowie angetriebene Rollen im Auslauftisch. Die obere Spindel und der Vorschub sind motorisch höhenverstellbar. Mechanische Digitalanzeigen unterstützen das Einstellen der Maschine. Eine Schallschutz- und Sicherheitsvollverkleidung umschließt den Bearbeitungsbereich.
Technische Daten der Standardausführung
| Hersteller | Michael Weinig AG, Tauberbischofsheim |
|---|---|
| Modell | Profimat 23 |
| Maschinenart | Vierseitenhobel und Kehlautomat |
| Arbeitsbreite | 10–230 mm |
| Arbeitshöhe | 4–120 mm |
| Spindelanzahl | 4–7, je nach Ausführung |
| Spindeldrehzahl | 6.000 U/min |
| Spindeldurchmesser | 40 mm |
| Motorleistung je Spindel | 4 kW |
| Vorschubmotor | 2,2 kW |
| Vorschubgeschwindigkeit | 5–24 m/min, stufenlos regelbar |
| Werkzeugflugkreis der ersten unteren Spindel | 125–145 mm |
| Werkzeugflugkreis der Vertikalspindeln | 100–200 mm |
| Werkzeugflugkreis der übrigen Horizontalspindeln | 100–200 mm |
| Abrichttischlänge | 2.000 mm |
| Durchmesser der Vorschubwalzen | 140 mm |
| Maximaler pneumatischer Vorschubwalzendruck | 6 bar |
Die angegebenen Arbeitsbreiten und Arbeitshöhen gelten bei einem Werkzeugflugkreisdurchmesser von 125 mm. Je nach Konfiguration beträgt die Maschinenlänge etwa 3,3 bis 4,9 m und das Gewicht etwa 2.300 bis 3.900 kg.
Einsatz und Einordnung
Der WEINIG Profimat 23 ist eine konfigurierbare Holzbearbeitungsmaschine für das vierseitige Hobeln und die Profilfertigung. Die Modellreihe deckt unterschiedliche Anforderungen im Fensterbau, Türenbau, Möbelbau und in der Leistenproduktion ab. Die tatsächliche Spindelbestückung, Leistungsdaten und Sonderausstattungen hängen von der jeweiligen Maschinenausführung ab.
