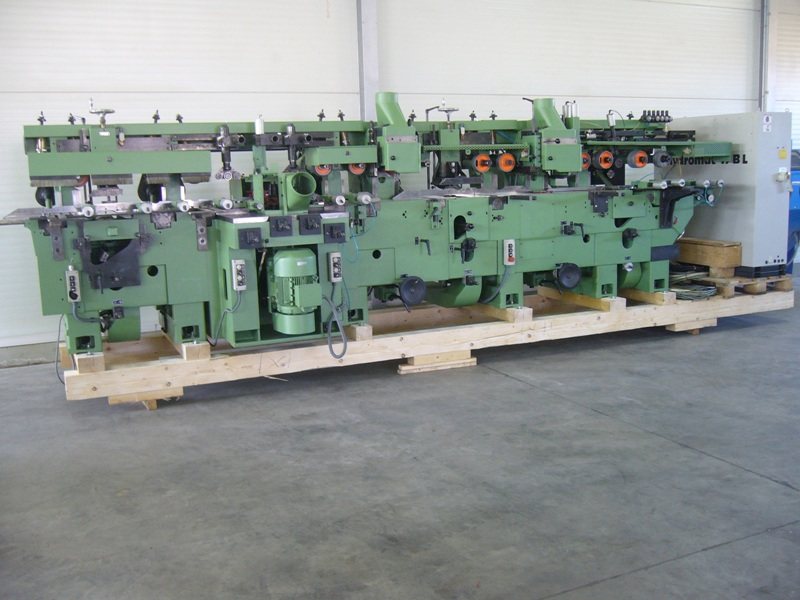

WEINIG Hydromat 17BL – Hochleistungshobel- und Kehlautomat
Der Weinig Hydromat 17BL ist eine industrielle Hobel- und Profiliermaschine für die Serienbearbeitung von Massivholz. Er bearbeitet Bretter, Leisten und Profilhölzer im Durchlauf. Seine Arbeitsbreite beträgt 170 mm, die Arbeitshöhe 120 mm, jeweils bei einem Werkzeugflugkreis von 163 mm. Spindelfolge, Motorisierung und Vorschubantrieb werden auf die Produktionsaufgabe abgestimmt.
Die Bezeichnung L steht für „Lang“. Der Hydromat 17BL ist die Lang-Ausführung des Hydromat 17B und entspricht diesem in den hier aufgeführten grundlegenden Bearbeitungsdaten.
Bearbeitung und Maschinenaufbau
Ein Gussständer bildet die Basis der Maschine. Gehärtete und verchromte Vorschubwalzen, angetriebene Tischwalzen und pneumatischer Walzenandruck unterstützen den Werkstücktransport. Die Kraftübertragung erfolgt über Kardangelenke und ölbadgeschmierte Zwischengetriebe. Mechanische Digitalanzeigen erleichtern das Einstellen der Bearbeitungsmaße.
Der Hydromat 17BL besitzt keine Gegenlager an den Horizontalspindeln. Gegenüber dem Hydromat 22BL ist er mit 170 statt 220 mm Arbeitsbreite auf schmalere Werkstücke ausgelegt.
Technische Daten der Standardausführung
| Hersteller | Michael Weinig AG |
|---|---|
| Modell | Hydromat 17BL |
| Maschinenart | Hobel- und Kehlautomat |
| Arbeitsbreite | 170 mm bei Werkzeugflugkreis 163 mm |
| Arbeitshöhe | 120 mm bei Werkzeugflugkreis 163 mm |
| Frässpindeldrehzahl | 6.000 U/min |
| Frässpindeldurchmesser | 50 mm |
| Werkzeugflugkreis | 120–250 mm |
| Motorleistung je Frässpindel | 7,5 kW in der dokumentierten Standardausstattung |
| Horizontalspindeln | Horizontalspindeln ohne Gegenlager |
| Transportwalzen-Durchmesser | 140 und 170 mm |
| Transportwalzen-Breite | 1 × 50 mm |
| Angetriebene Tischwalzen | 110 mm Durchmesser |
| Verstellbereich Abrichttisch und Fügelineal | 10 mm |
| Verstellbereich Vertikalspindeln unter Tisch | 40 mm |
| Axialverstellung Horizontalspindeln | 30 mm |
| Abrichttischlänge | 2 m |
| Vorschubregelung | durchgehend stufenlos |
Die Spindelzahl und Spindelanordnung sind konfigurationsabhängig. Eine feste Vorschubgeschwindigkeit oder Gesamtanschlussleistung gilt nicht für alle Maschinen dieses Typs.
Einsatz und Einordnung
Der Hydromat 17BL ist für wiederkehrende Hobel- und Profilieraufgaben mit hohem Durchsatz ausgelegt. Für die Beurteilung einer Einzelmaschine sind insbesondere Spindelfolge, Vorschubantrieb, Werkzeugausstattung und vorhandene Rüstsysteme maßgeblich. Die Maschinenlänge der Lang-Ausführung ist nicht mit einem gesonderten Maß belegt und wird daher nicht pauschal angegeben.
