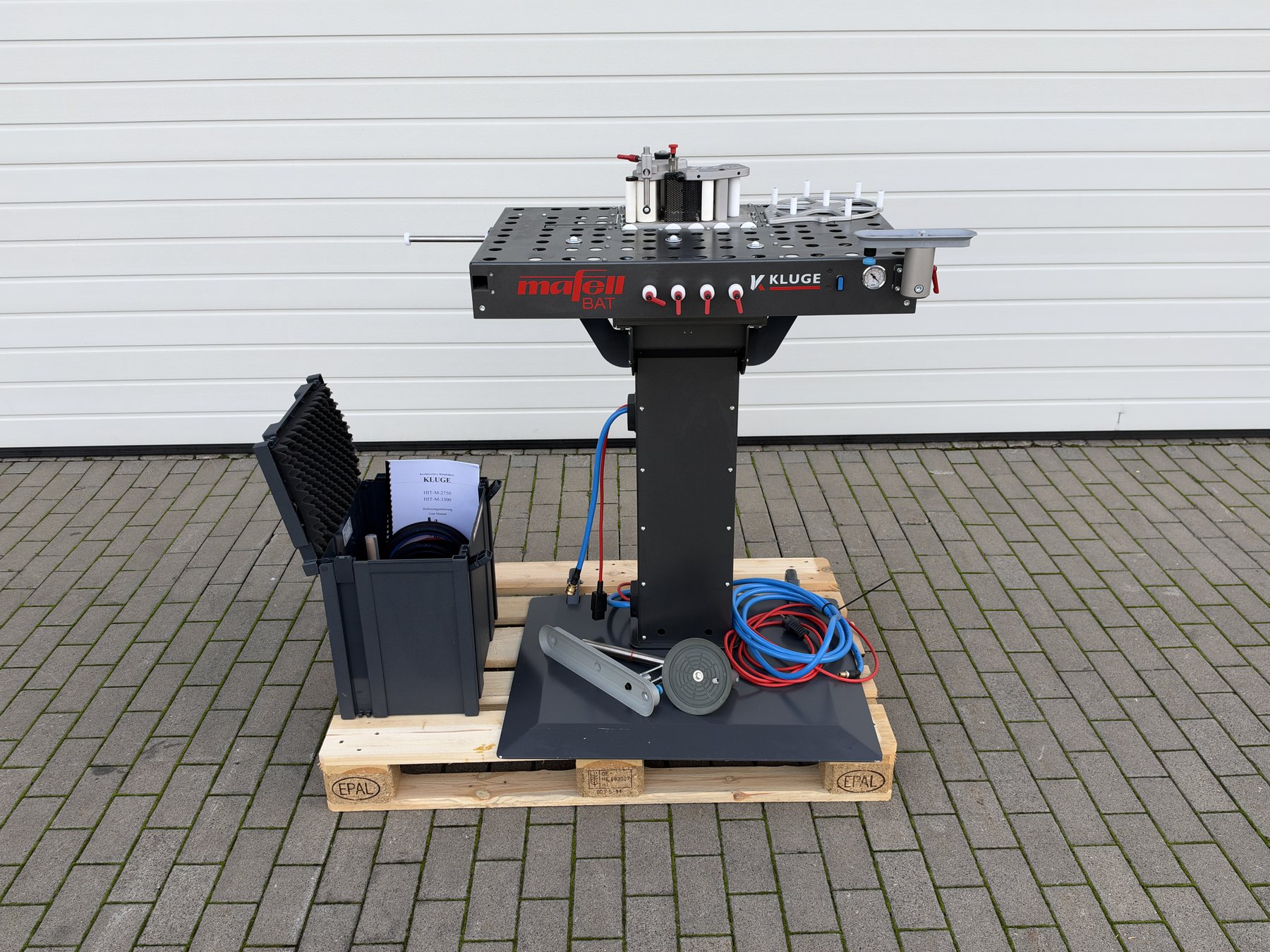

MAFELL BAT-V – Bearbeitungstisch mit Vakuumsystem für den HIT-M
Der MAFELL BAT-V ist ein Bearbeitungstisch für den halbstationären Einsatz des mobilen Nullfugenbekanters HIT-M. Er unterstützt die Werkstückführung beim Bekanten von Plattenwerkstoffen. Ein Vakuumsystem hält Werkstücke für die anschließende Nachbearbeitung fest.
Bearbeitung und Maschinenaufbau
Die Werkstückauflage besitzt 42 Kugelrollen. Diese lassen sich entsprechend der Werkstückform versetzen und unterstützen die Führung gerader sowie frei geformter Bauteile. Die Winkeleinstellung erlaubt das Bekanten schräger Flächen mit Einstellungen bis 55°; gängige Winkel können arretiert werden.
Zur dokumentierten BAT-V-Ausstattung gehört ein Vakuumsystem mit einer runden Vakuumplatte von 160 mm Durchmesser. Der Tisch benötigt für die eigentliche Bekantung ein separat eingesetztes HIT-M-Aggregat. Im Herbstangebot 2019 wird er zusammen mit einem HIT-M 65 angeboten.
Technische Daten der Standardausführung
| Hersteller | MAFELL |
|---|---|
| Modell | BAT-V |
| Geräteart | Bearbeitungstisch mit Vakuumsystem |
| Zugehöriges Bearbeitungsgerät | Nullfugenbekanter HIT-M |
| Kugelrollen | 42 Stück |
| Winkeleinstellung | bis 55° |
| Vakuumplatte | rund, 160 mm Durchmesser |
| Anschlusspaket | Spannung und Druckluft, 5 m |
Diese Angaben beziehen sich auf den ausdrücklich als BAT-V bezeichneten Tisch im Herbstangebot 2019. Maße und Gewicht der im Hauptprospekt als BAT beziehungsweise BAT+ bezeichneten Tische werden nicht ungeprüft auf den BAT-V übertragen.
Einsatz und Einordnung
Der BAT-V ergänzt den HIT-M zu einem halbstationären Arbeitsplatz für Möbelbau und Innenausbau. Die Kugelrollen erleichtern das Bewegen der Werkstücke, während das Vakuumsystem eine Fixierung für die Nachbearbeitung ermöglicht. Kantenhöhe, Kantenstärke und minimaler Innenradius richten sich nach der eingesetzten HIT-M-Variante.
