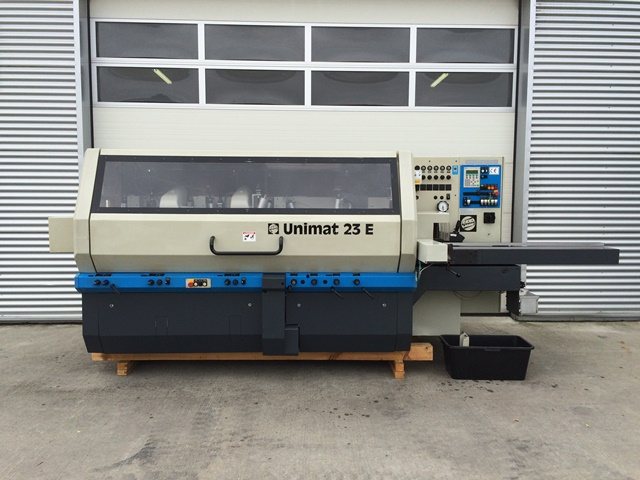

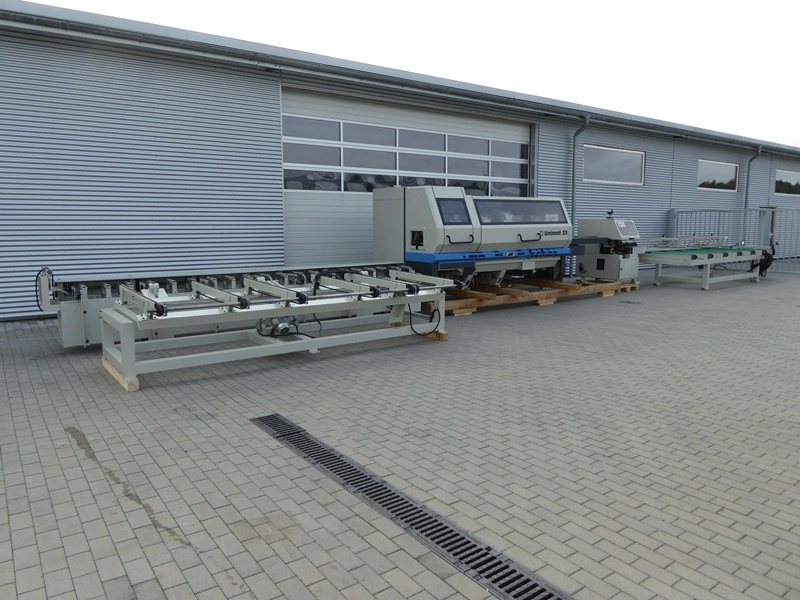

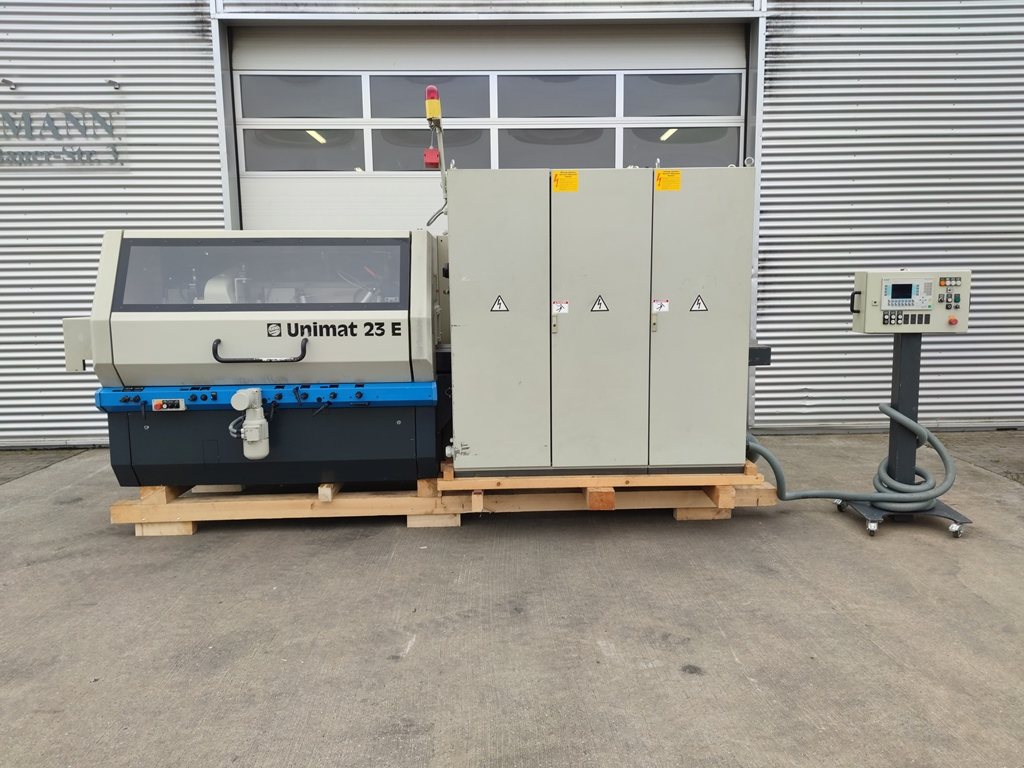

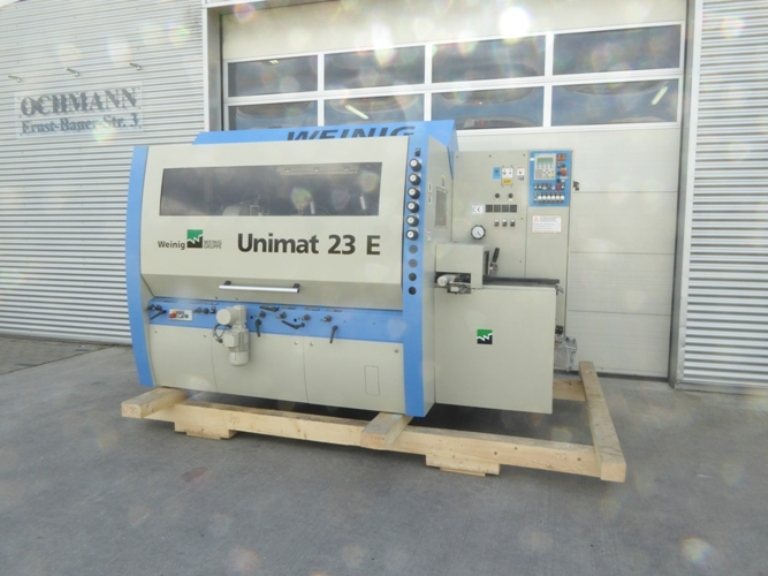

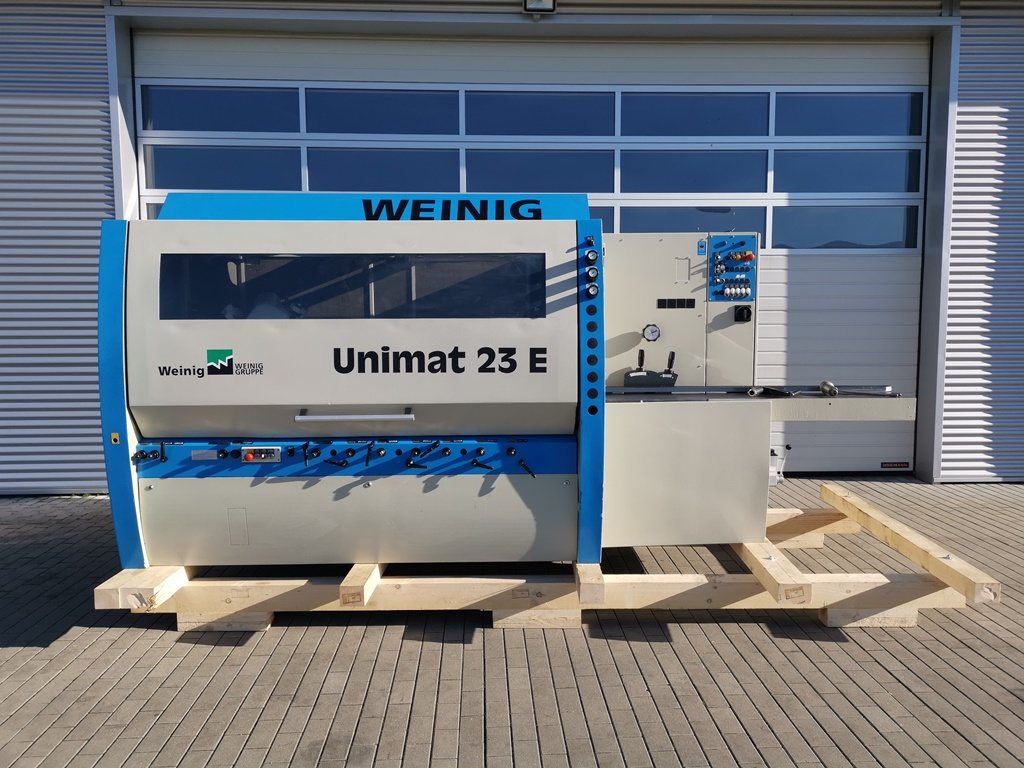

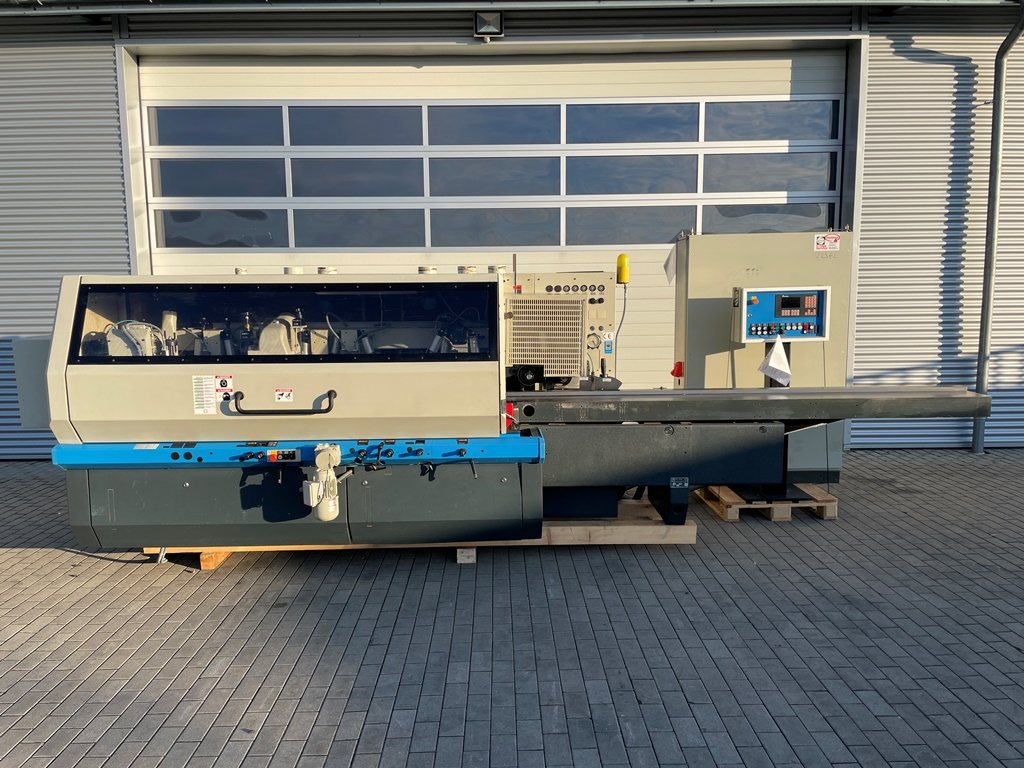

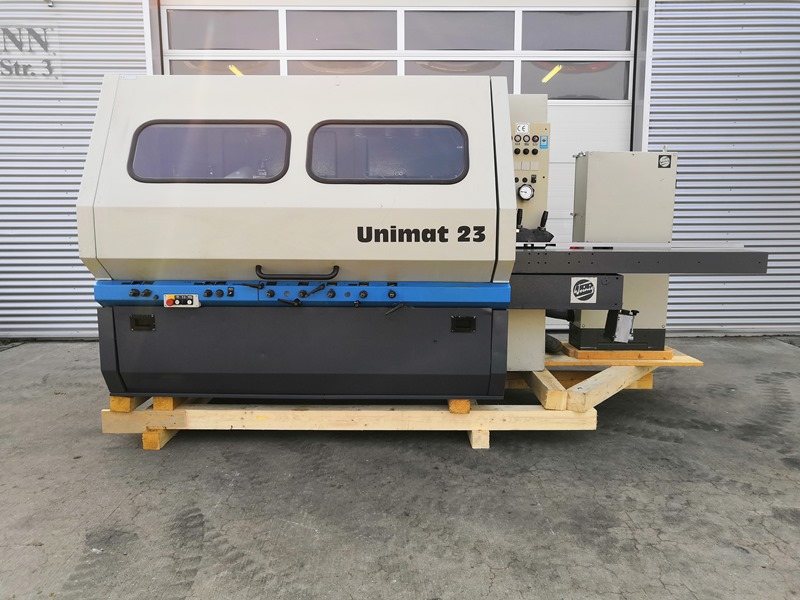

WEINIG Unimat 23 E – Vierseiten-Hobel- und Kehlautomat
Der WEINIG Unimat 23 E ist ein Vierseiten-Hobel- und Kehlautomat zur Bearbeitung von Massivholz im Durchlauf. Er verbindet das Abrichten und Fügen mit dem Hobeln und Profilieren. Typische Anwendungen sind die Fertigung von Fenster- und Türprofilen, Möbelteilen, Profilleisten und Bauteilen für den Innenausbau.
Die Standardausführung verarbeitet Arbeitsbreiten von 20 bis 230 mm und Arbeitshöhen von 8 bis 120 mm. Vier bis sieben Spindeln ermöglichen unterschiedliche Bearbeitungsfolgen. Die Vorschubgeschwindigkeit lässt sich stufenlos zwischen 5 und 24 m/min einstellen.
Bearbeitung und Maschinenaufbau
Ein 2 m langer Abrichttisch unterstützt die Werkstückzuführung. Abrichttisch und Fügelineal besitzen einen Verstellbereich von 10 mm. Die Vorschubwalzen werden über Kardanwellen angetrieben und pneumatisch angedrückt. Angetriebene Rollen im Auslauftisch unterstützen den Werkstücktransport.
Die obere Spindel und der Vorschub lassen sich motorisch in der Höhe verstellen. Mechanische Digitalanzeigen unterstützen das Einrichten; die Werkstückabmessungen werden als Absolutmaße angezeigt. Die vertikalen Spindeln besitzen einen axialen Verstellbereich von 80 mm, die horizontalen Spindeln von 45 mm. Eine Schallschutz- und Sicherheitsvollverkleidung umschließt den Bearbeitungsbereich.
Technische Daten der Standardausführung
| Hersteller | Michael Weinig AG, Tauberbischofsheim |
|---|---|
| Modell | Unimat 23 E |
| Maschinenart | Vierseiten-Hobel- und Kehlautomat |
| Arbeitsbreite | 20–230 mm bei 140 mm Werkzeugflugkreisdurchmesser |
| Arbeitshöhe | 8–120 mm bei 163 mm Werkzeugflugkreisdurchmesser |
| Spindelanzahl | 4–7, abhängig von der Ausführung |
| Spindeldrehzahl | 6.000 U/min |
| Spindeldurchmesser | 40 mm |
| Motorleistung je Spindel | 4 kW |
| Vorschubmotor | 2,2 kW |
| Vorschubgeschwindigkeit | 5–24 m/min, stufenlos regelbar |
| Werkzeugflugkreis der ersten unteren Spindel | 125–180 mm |
| Werkzeugflugkreis der linken Vertikalspindeln | 112–200 mm |
| Werkzeugflugkreis der rechten Vertikalspindeln | 112–250 mm |
| Werkzeugflugkreis der oberen Horizontalspindeln | 112–200 mm |
| Werkzeugflugkreis der weiteren unteren Horizontalspindeln | 112–250 mm |
| Durchmesser der Vorschubwalzen | 140 mm |
| Pneumatischer Vorschubwalzendruck | maximal 6 bar |
| Axialer Verstellbereich der Vertikalspindeln | 80 mm |
| Axialer Verstellbereich der Horizontalspindeln | 45 mm |
| Abrichttischlänge | 2 m |
Je nach Spindelanordnung betragen die Maschinenlänge etwa 3,7–5,0 m, die Breite etwa 1,8–1,9 m und die Höhe etwa 1,6–1,8 m. Das Gewicht liegt bei etwa 3.000–4.100 kg. Diese Werte beziehen sich auf die acht dargestellten Ausführungen und sind keine einheitlichen Abmessungen aller Maschinen.
Einsatz und Einordnung
Der Unimat 23 E eignet sich für das vierseitige Hobeln und die Herstellung profilierter Massivholzteile in kleinen und größeren Serien. Die Bearbeitungsmöglichkeiten hängen von der Spindelanordnung, den eingesetzten Werkzeugen und der tatsächlich vorhandenen Sonderausstattung ab. Angaben zur Standardausführung und zu optional erweiterten Arbeitsbereichen sind deshalb getrennt zu betrachten.
